1、掛圖內容：

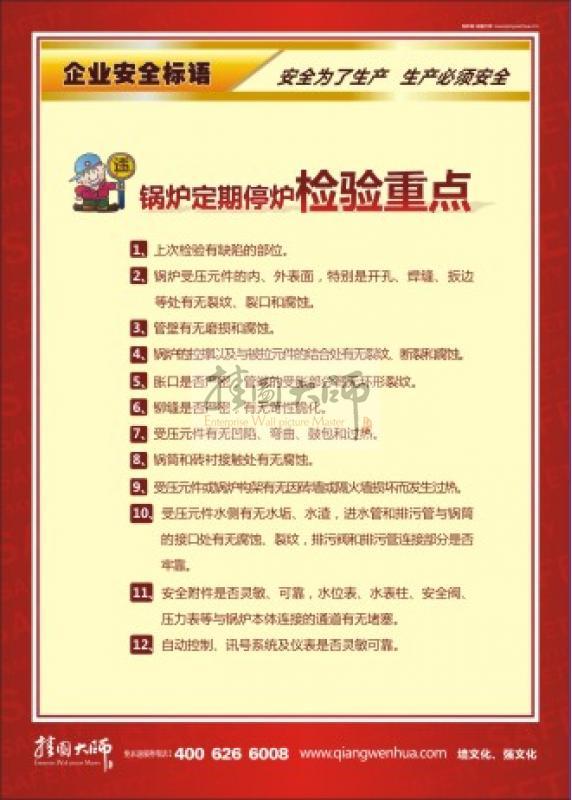

鍋爐定期停爐檢驗重點
1、上次檢驗有缺陷的部位。
2、鍋爐受壓元件的內、外表面，特別是開孔、焊縫、扳邊等處有無裂紋、裂口和腐蝕。
3、管壁有無磨損和腐蝕。
4、鍋爐的拉撐以及與被拉元件的結合處有無裂紋、斷裂和腐蝕。
5、脹口是否嚴密，管端的受脹部分有無環形裂紋。
6、鉚縫是否嚴密，有無苛性脆化。
7、受壓元件有無凹陷、彎曲、鼓包和過熱。
8、鍋筒和磚襯接觸處有無腐蝕。
9、受壓元件或鍋爐構架有無因磚墻或隔火墻損壞而發生過熱。
10、受壓元件水側有無水垢、水渣，進水管和排污管與鍋筒的接口處有無腐蝕、裂紋，排污閥和排污管連接部分是否牢靠。
11、安全附件是否靈敏、可靠，水位表、水表柱、安全閥、壓力表等與鍋爐本體連接的通道有無堵塞。
12、自動控制、訊號系統及儀表是否靈敏可靠。


2、優點和長處：

　　工廠安全是工廠管理者高度重視的問題，亦是國家關心及重視的。國家提倡安全生產，并頒布相關系列的規章制度來實行安全生產，目的是引起各個企事業單位重視，能夠從真正意義上實行安全生產。掛圖大師多年來一直研究工廠文化，亦了解安全生產的重要性，通過掛圖形式來展示工廠安全的重要性，同時也給予員工提醒警示作用。

 3、掛圖延伸：

鍋爐常見事故——
鍋爐缺水事故：鍋爐水位低于最低許可值而引起脹口滲漏、爐頂塌落、爆管、脹管脫落及鍋筒炸裂等事故。
鍋爐滿水事故：鍋爐水位高于最低許可值而引起蒸汽管道水沖擊，使法蘭、閥門和管道受到損壞甚至震裂的事故。
汽水共騰事故：爐水表面泡沫層發生急劇的翻騰和上下波動，水位表面水位模糊不清，蒸汽帶水急劇增加，嚴重時可能發生水擊事故。
爐管爆破事故：受熱面管子爆破事故。
爐膛爆炸事故：爐膛內突然往外噴火或氣體爆炸的事故。

4、安裝位置：

 本組掛圖共8張，適合張貼于車間、施工場所等場所。
